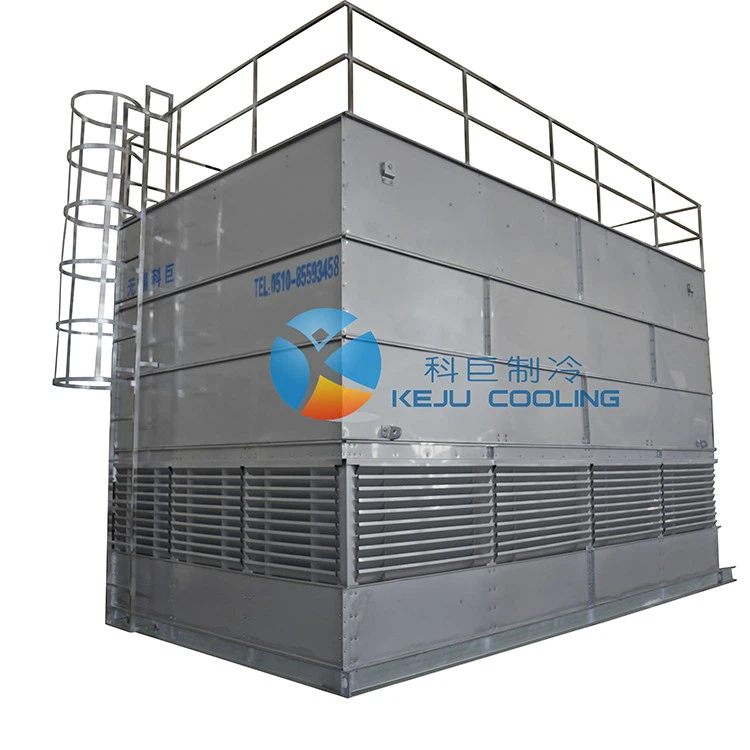

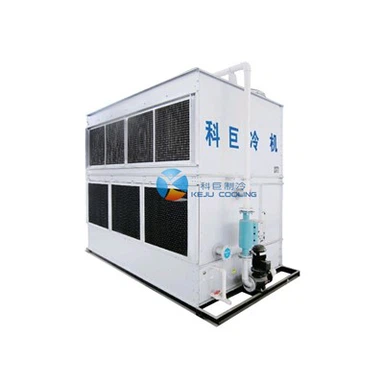

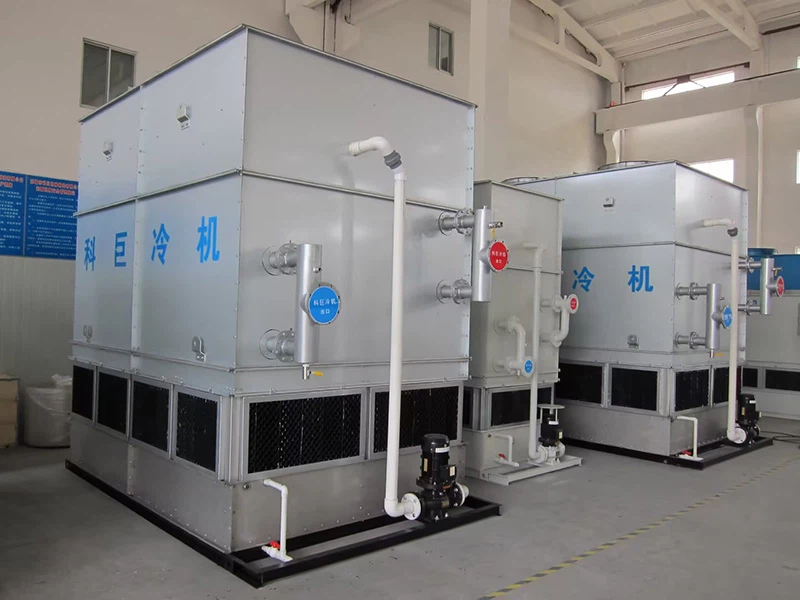

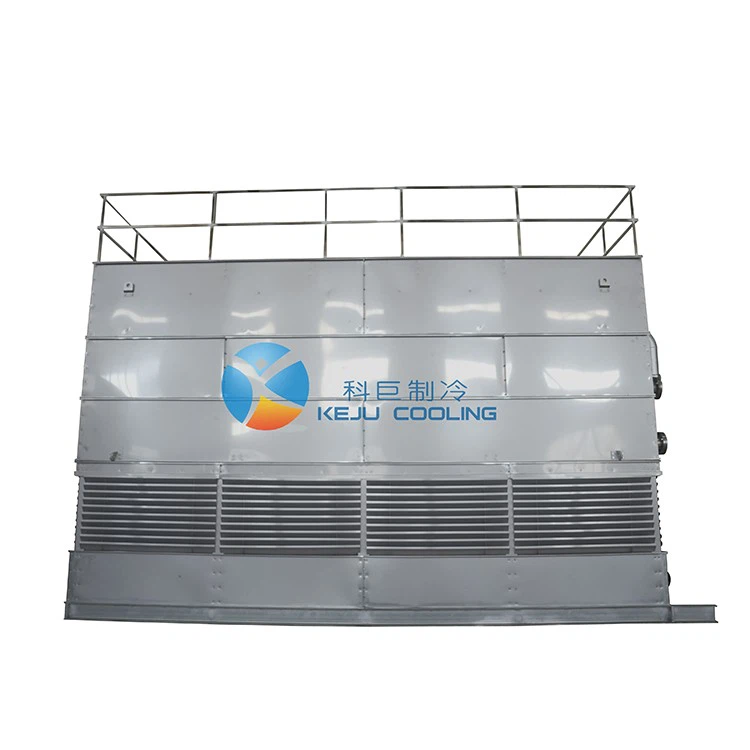

Rashladni toranj zatvorenog kruga protutoka



Protutočni rashladni toranj zatvorenog kruga serije KBL s izvrsnim učinkom hlađenja, dizajnom s niskom razinom buke, učinkovitom uštedom energije i nižim operativnim troškovima, otpornošću na koroziju, dugim vijekom trajanja, niskom potrošnjom energije i drugim prednostima, ima veliki skok naprijed u usporedbi s konvencionalnim rashladnim tornjevima . Kako bi se zadovoljile potrebe modernog razvoja industrije, rashladni toranj zatvorenog kruga ispitan u praksi naširoko se koristi u automobilskoj, zrakoplovnoj, brodskoj, elektroenergetskoj, kemijskoj industriji, hrani, liječenju, središnjem klimatiziranju, kovanju, lijevanju, toplini liječenje, eksperimentalna platforma i druge industrije.







Princip rada protustrujnog zatvorenog rashladnog tornja je sljedeći: radna tekućina (meka voda ili druge tekućine) cirkulira u cijevi zavojnice protustrujnog rashladnog tornja zatvorenog kruga, toplinu tekućine apsorbira stijenka cijevi zavojnice, prskanje voda se raspršuje na površinu cijevi zavojnice radi izmjene topline, au međuvremenu hladan zrak struji iz rešetke za dovod zraka na dnu jedinice u toranj kako bi cirkulirao odozdo prema gore i ravnomjerno tekao kroz površinu cijevi zavojnice. Mali dio vode ispari dok se toplina apsorbira, a vruć i vlažan zrak se ispušta van kroz gornji ventilator, dok ostatak vode pada na vodeni disk na dnu za sljedeću recirkulaciju. Budući da je tekućina u cijevi zavojnice u zatvorenoj recirkulaciji, potrošnja je vrlo mala, a brzina protoka prskajuće vode je samo 0.1%-0.2%.





* Središte gravitacije rashladnog tornja pomiče se prema dolje, uz stabilnu strukturu i jak otpor vjetra.

* Voda za prskanje ima dobar učinak hlađenja, a unutarnja recirkulirajuća voda ima visoku učinkovitost prijenosa topline, čime se štedi energija.

* Donja kutija je opremljena kanalom za održavanje, lakim za popravak, čišćenje i održavanje izmjenjivača topline i za produljenje vijeka trajanja izmjenjivača topline.

* Zračni kanal na strani ventilatora (nasuprot izmjenjivaču topline) je gladak, vrući zrak se lako uklanja.

* Posebno dizajnirano punjenje za vodu protiv plutanja štedi puno vodenih resursa za kupce.

* Pregače diskovi ravnomjerno raspoređuju vodu, tako da je problem neravnomjernog prskanja vode dobro riješen i učinak izmjene topline je bolji.

* Gornja i donja kutija dizajnirane su s strukturom okvira i lako je održavati i zamijeniti sve dijelove, što može produžiti vijek trajanja rashladnog tornja zatvorenog kruga protutoka.

* Zaštitna ograda i ljestve za održavanje postavljene su na vrhu tornja, tako da ih osoblje za održavanje lako održava na vrhu tornja.

* Dodana je komponenta za hlađenje vode za prskanje, čime se smanjuje temperatura vode za prskanje, osigurava učinak hlađenja i poboljšava sposobnost hlađenja rashladnog tornja.

* Napravljena je kombinirana upotreba ventilatora male snage, a broj ventilatora za start-stop automatski se kontrolira s učinkovitim temperaturnim rasponom, čime se štedi energija i smanjuju operativni troškovi. Čak iu slučaju kvara ventilatora, to ne utječe na rad rashladnog tornja. Usvojen je ventilator s aksijalnim protokom s izravnim spojem, a njegov komplet je fiksiran unutar zračnog kanala, bez starenja remena, opuštanja, ograničenja životnog vijeka ležaja i drugih problema. Stoga može osigurati da radna sposobnost ventilatora ne opadne dulje vrijeme i da je ventilator stabilan i izdržljiv.

* Smjer protoka i stopa iskorištenja svježeg zraka u potpunosti su uzeti u obzir, a udaljenost između ulaza i izlaza zraka je proširena, sprječavajući da vrući i vlažni izlazni zrak i ulazni zrak tvore petlju i sprječava strujanje vrućeg zraka izravno natrag u ulaz zraka , što rezultira smanjenom brzinom topline i gubitkom energije i tako dalje.

* Novi mjerač hladnjaka dizajniran je s antifrizom. Svaki red cijevi zavojnice ima određeni nagib kako bi se osiguralo da se za vrijeme zastoja opreme zimi, zaostala hladna voda u cijevi zavojnice može isprazniti odozgo prema dolje, rješavajući problem da se tekućina u vodoravnoj cijevi zavojnice ne može potpuno ispustiti zimi , što je rezultiralo pucanjem cijevi zavojnice zbog smrzavanja.

* Hladnjak KBL protutočnog rashladnog tornja zatvorenog kruga nalazi se na dnu cijele opreme i može se vidjeti dok ulazite u pristupna vrata; štoviše, nema punila između gornje i donje cijevi zavojnice, što tehničaru lako održava cijevi zavojnice, tako da nema potrebe za rastavljanjem i pranjem zavojnice.





Model	Kapacitet hlađenja (Kcal/h)	Radni protok (m³/h)	Dimenzije (D*Š*V) (mm)	Ulazni i izlazni promjer
KBL-05	150000	30	2800x1870x2450	DN80
KBL-06	180000	36	2800x1870x2450	DN80
KBL-07	225000	45	3400x1970x2600	DN100
KBL-08	260000	52	3400x1970x2600	DN100
KBL-09	300000	60	3400x1970x2600	DN100
KBL-10	350000	70	3400x1970x3250	DN125
KBL-12	400000	80	3400x1970x3250	DN125
KBL-13	450000	90	3400x1970x3250	DN125
KBL-14	500000	100	3400x2340x3250	DN125
KBL-15	550000	110	3400x2340x3250	DN125
KBL-16	600000	120	4200x2340x3350	DN150
KBL-17	650000	130	4200x2340x3350	DN150
KBL-18	700000	140	4200x2340x3350	DN150
KBL-19	750000	150	4200x2340x3350	DN150
KBL-20	800000	160	4800x2340x4200	DN200
KBL-21	900000	180	4800x2340x4200	DN200
KBL-22	1000000	200	4800x2340x4200	DN200
KBL-23	1100000	220	4800x2340x4200	DN200
KBL-24	1200000	240	5350x2340x4300	DN200
KBL-25	1300000	260	5350x2340x4300	DN200
KBL-26	1400000	280	6100x2340x4250	DN250
KBL-27	1500000	300	6100x2340x4250	DN250
KBL-28	1700000	340	5350x3200x4650	DN250
KBL-30	1900000	380	5350x3200x4650	DN250
KBL-32	2100000	420	5800x3200x4650	DN250
KBL-34	2500000	500	6500x3200x4700	DN300
KBL-36	2800000	560	6500x3200x4700	DN300

Napomena: Gore navedeni tehnički parametri služe samo kao referenca: budući da se proizvodi stalno ažuriraju i optimiziraju, parametri su podložni promjenama bez prethodne najave.





U skladu s različitim tehničkim zahtjevima kupaca, KEJU ​​vam može pružiti specijalizirane nestandardne dizajne.
